概述

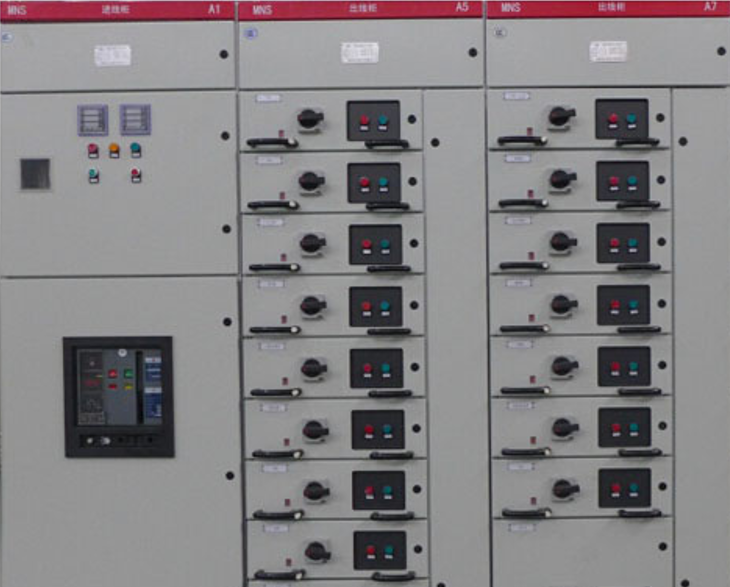

我公司设计的MNS开关柜是模块化组合式低压开关柜，（以下简称装置），本装置适用于交流50~60Hz、额定工作电压660V及以下，额定电流6300A及以下的供电系统，用于发电、输电、配电、电能转换和电能消耗设备的控制。

标准要求

装置的设计符合下列标准

IEC439-1《低压成套开关和控制设备》

GB/T 7251《低压成套开关设备》

ZBK36001《低压抽出式成套开关设备》

使用条件

1、 周围空气温度不高于+40℃，不低于-5℃。24小时内平均温度不得高于+35℃。 超过时，需根据实际情况降容运行。

2、 户内使用，海拔高度不超过2000m。

3、 周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度：如+20℃是为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

4、 装置安装时与垂直面的倾斜度不超过5°，且整组柜列相对平整(符合GBJ232-82标准)。

5、 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有的腐蚀的场所。

6、 用户有特殊要求时，协商解决。

7、除一般陆用外，经过特殊处理后可用于海上石油、钻采平台和核电站中。

基本参数

序号	名 称	单位	数 据
1	额定绝缘电压	V	660，1000
2	额定工作电压	V	400，660
3	主母线最大工作电流	A	6300
4	主母线短时（1s）耐受电流（有效值）	kA	100
5	主母线短时峰值电流（最大值）	kA	200
6	配电母线(垂直母线)最大工作电流	A	1700
7	配电母线(垂直母线)短时峰值电流（最大值）	kA	105
8	防护等级		IP40

产品特点：

1、本开关柜是一种综合性能极高的、可替代进口的交流低压开关设备。

2、设计紧凑：以较小的空间容纳较多的功能单元。

3、柜体机械强度高、耐腐蚀性能好；结构通用性强、组装灵活；设备运行连续性和可靠性高；全系列标准化、更新改进方便。

柜体基本尺寸如表1、表2所示：

表1：动力配电中心（PC）柜

高 mm	宽 mm	深			备 注
		Tmm	T1mm	T2mm
2200	400	1000	800	200
2200	400	1000	800	200
2200	600	1000	800	200
2200	800	1000	800	200
2200	1000	1000	800	200
2200	1200	1000	800	200

表2：电动机控制中心（MCC）柜

高	宽			深			备注
Hmm	Bmm	B1mm	B2mm	Tmm	T1mm	T2mm
2200	1000	600	400	600	400	200	单面操作
2200	1000	600	400	1000	400	200	双面操作
