用途
用于发电厂、变电站、厂矿企业等电力用户的交流50HZ，额定工作电压400V，额定工作电流至6300A的配电系统，做为动力，照明及配电设备的电能转换，分配与控制之用。
结构特点：

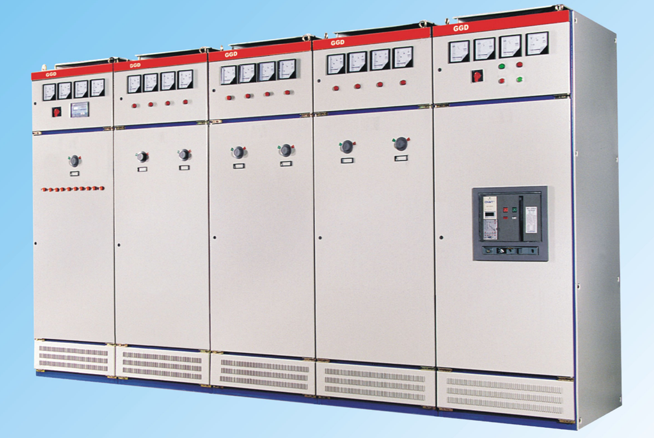

GGD型交流低压配电柜体采用通用柜的形式，柜架用8MF冷弯型钢局部焊接组装而成，柜架零件及专用配套零件，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20mm模的安装孔，通用系数高。可以使工厂实现预生产。
标准要求
装置的设计符合下列标准
IEC439-1《低压成套开关和控制设备》
GB/T 7251《低压成套开关设备》
使用条件
1、 周围空气温度不高于+40℃，不低于-5℃。24小时内平均温度不得高于+35℃。超过时，需根据实际情况降容运行。
2、 户内使用，海拔高度不超过2000m。
3、 周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度：如+20℃是为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
4、 装置安装时与垂直面的倾斜度不超过5°，且整组柜列相对平整(符合GBJ232-82标准)。
5、 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有的腐蚀的场所。
6、 用户有特殊要求时，协商解决。
电气参数
序号 |
名 称 |
单位 |
数 据 |
1 |
额定电压 |
V |
400 |
2 |
额定绝缘电压 |
V |
660 |
3 |
额定电流 |
A |
6300 |
4 |
额定短路开断电流 |
kA/1s |
15，30，50 |
5 |
额定短时耐受电流 |
kA/1s |
15，30，50 |
6 |
额定峰值耐受电流 |
kA |
30，63，105 |
